[ 主要功能] [
CimatronE的優勢]
CimatronE幫助工模具製造商們大幅度縮短產品交付時間、降低成本的同時保證高標準的產品品質。
CimatronE五金模設計解決方案能讓用戶滿懷信心地設計出任何型號或任何複雜程度的高品質模具。CimatronE五金模設計解決方案把以模具製造商們的需求為中心的CAD系統和高水準的靈活自動化，以及大量特色功能與分析工具成功結合。無論是進行獨立設計還是參與團隊設計，CimatronE能同時讓不同階段的專案協同工作，以直接而有效的方式處理臨時變更。
使用CimatronE簡化模具設計的每一步操作，涵蓋從接到零件到最終完成產品整個過程。
主要功能
 |
資料轉換
CimatronE導入和導出所有標準CAD檔的性能值得信賴，還能讀寫普通CAD系統檔。
|
 |
模具造型與裝配
從在實體、曲面和線框操作之間自由轉換，到為工模具搭建的裝配環境，所有這些，CimatronE都能滿足工模具製造商們的需求。
|
 |
料帶和傳送模工位設計
CimatronE提供專業的工具，把不同佈局和過程圖像化，幫助用戶設計料帶排樣（或轉移五金模工位）。
|
 |
模架配置
使用CimatronE標準或用戶自定義的標準件庫，幾分鐘內即可調入完整的模架結構。
|
 |
沖頭/鑲塊設計
為了簡化準確創建沖頭的操作，CimatronE除了應用強大的混合曲面和實體功能外，還採用大量專用工具。
|
 |
標準件庫
CimatronE內置標準件庫豐富，在五金模具設計中調入標準件庫零件十分簡單，在需要切槽和切螺紋的零件上自動切槽、切螺紋。
|
 |
材料清單
生成清晰的材料清單，顯示範本上所有孔的資訊以及孔的屬性，便於加工五金模時簡化鑽孔工藝。
|
 |
創建圖紙
把3D設計圖轉換成2D圖紙發給客戶、車間工作人員或工程師自己使用。
|
 |
分析工具
CimatronE五金模具設計解決方案包含內置的有限元分析功能，允許用戶在同一個環境中執行各種與設計相關的精確分析和板料展開計算操作。
|
CimatronE的優勢
• 集成的系統：一體化的解決方案覆蓋整個模具設計與製造過程，從創建分模線到整個裝配，直至NC編程，所有這些操作都在同一個環境下完成。
• 專業的工具：CAD環境中專為五金模具製造商打造的工具成為CimatronE獨樹一幟的特色。
• 功能全面：設計與加工任何複雜程度、任何型號或類型的工模具。
• 靈活自動化：把自動性與用戶可控性完美結合，使產量最大化。
• 變更管理：通過使用分析工具和軟體的集成功能，在項目的每個階段進行快速變更
• 並行設計：允許多個用戶協同做同一個裝配，能大大縮短設計週期。
• 重複使用/範本：參考以前的專案，創建標準件、範本和工作模式，加速新專案的完成。
資料轉換

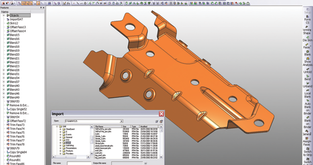

有效的資料轉換系統可以讓您拿到工件後即可開始實際工作。CimatronE導入和導出所有標準CAD檔的性能值得信賴，還能讀寫普通CAD系統檔。
功能簡介
• 標準CAD介面資料轉換，這些介面包括DWG, DXF,
IGES, STEP, VDA, Parasolid, SAT
(ACIS)和STL。
• 對CATIA, Pro/E, Solidworks,
Siemens NX和Inventor原始檔進行資料轉換。
• 從CATIA和Pro/E導入相關的產品生產資訊（PMI）。
• 無論什麼樣的幾何體均可自動修復，然後立即展開工作。
• 保存導入設置，以便於導入類似檔時再次使用。
優點
• 從客戶那裏拿到工件後即可開始實際工作
• 有效處理任何標準CAD檔
• 能與使用其他CAD系統的客戶直接交流

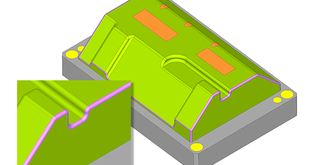

CimatronE
CAD軟體系統各個部分都考慮到了五金模具製造商的實際需求。從在實體、曲面和線框操作之間自由轉換，到為工模具搭建的裝配環境，所有這些，CimatronE都能滿足工模具製造商們的需求。
功能簡介
• 使用CimatronE真正的混合環境修改衝壓件（修復），採用大量專為五金模製造而設置的實體和曲面操作。
• CimatronE五金模具設計工具靈活性強性，可線上框、曲面和實體間轉換，便於您用最為簡單的方法創建您所需要的幾何體。
• 整合模架庫零件到裝配中，CimatronE造型功能使您能在經過的每個範本自動創建凹槽，必要時還能攻螺紋。
優點
• 快速造型
• 五金模具設計和工程變更靈活性強
• 在報價準備或評估專案時，使用CimatronE生成預設計方便快捷
料帶和傳送模工位設計
CimatronE提供專業的工具，把不同佈局和過程圖像化，幫助用戶設計料帶排樣（或轉移五金模工位）。
功能簡介

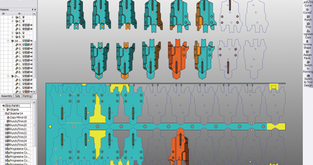

• 確定級進工位數量、工位距離（斜度）、料帶寬度、展平位置、展平角度、行距和其他排料參數。
• 進行加工並隨時流覽使用率和廢料，即時仿真並校驗。
• 允許用戶查看剩餘料帶上每步切削操作的效果，快速創建並重新定位沖頭、牽料和導正銷等。
• 簡單的“選取-放置”操作便於設計者將成型工位元從成型區域轉移到料帶區域，從而獲得用戶想要的理想料帶/傳送模佈局。
• 採用相似的2D工作環境，但能在螢幕上看到縱軸，從2D設計軟體中輕鬆切換，這樣就能避免干涉和其他錯誤。
• 編制互為鏡像的工件或兩個不同的工件料帶。
優點
• 減少廢料，精確估算材料使用率
• 快速查看鈑金工件佈局
模架配置
使用CimatronE標準或用戶自定義的標準件庫，幾分鐘內即可調入完整的模架結構。
功能簡介

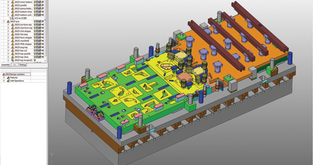

• 創建參數化且相互關聯的機構（模架，沖頭系列和成型單元系列等），其中包含諸如沖頭與範本的間隙等工藝性參數，建立模架庫。
• 基於料帶大小和用戶自定義的參數，自動調整範本的參數。
• 使用標準件庫中的任何標準件建立模架，創建用戶自定義的標準件庫，或自定義標準件。
• 可在設計進程的任何階段快速修改模架。
優點
• 更快更靈活的模架設計
• 設計靈活，修改簡單，自動化變更
沖頭/鑲塊設計
為了簡化準確創建沖頭的操作，CimatronE除了應用強大的混合曲面和實體功能外，還採用大量專用工具。
功能簡介

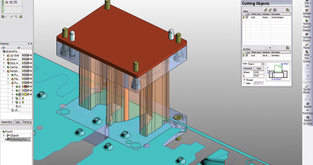

• 通過一鍵式定義輪廓設計剪切沖頭，在需要的地方導入標準沖頭。系統能自動切範本來定位沖頭。
• 在方便用戶的對話方塊中定義鑲塊、凹模背板以及上下範本的尺寸。
• 使用半自動功能創建緊固用掛台，以節省時間，確保精度。
• 使用CimatronE豐富的專業曲面和實體選項創建3D成型沖頭。
• 從一系列標準件庫中導入各種標準沖頭。
優點
• 創建沖頭速度更快

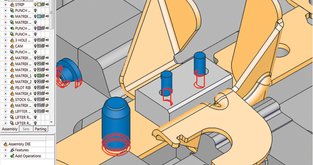

• 避免干涉和使用3D系統的其他錯誤
• 料帶設計、沖頭創建和NC，所有這些操作都在同一個軟體中完成
標準件庫
CimatronE內置標準件庫豐富，在五金模具設計中調入標準件庫零件十分簡單，在需要切槽和切螺紋的零件上自動切槽、切螺紋。
功能簡介

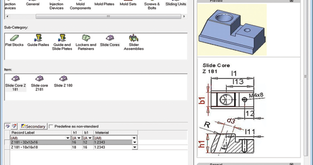

• CimatronE標準件庫涵蓋多家廠商的標準件，可自定義標準件，並保存至標準件庫。
• 調入標準件庫零件到裝配中，在需要切槽和切螺紋的零件上自動切槽、切螺紋。
• 把整個子裝配定義為一個標準件，以便於在多個專案中重複使用。
優點
• 高效應用標準件庫零件意味著設計速度更快
• 使用標準件庫零件，讓您的設計更加得心應手
可用標準件：
Hasco
Fibro
Hyson
Danly
Dayton
Musumi Die
材料清單
生成清晰的材料清單，顯示範本上所有孔的資訊以及孔的屬性，便於加工五金模時簡化鑽孔工藝。
功能簡介

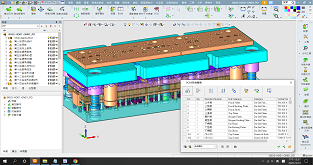

• 生成材料清單（BOM），作為圖紙的一部分，或分別轉換成csv格式或excel格式。
• 生成孔表（TOH），顯示範本上所有孔以及孔的詳細資訊。TOH表能自動傳送到NC環境中，從而簡化鑽孔工藝，亦或轉換成csv格式或excel格式。
優點
• 下料更便捷
• BOM表和TOH孔表可生成到一張圖紙上，也可以分別生成。
• 鑽孔資訊能井然有序地傳遞給NC編程人員
創建圖紙

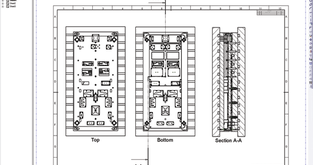

把3D設計圖轉換成2D圖紙發給客戶、車間工作人員或工程師自己使用。
功能簡介
• 在造型環境下快速定義視圖方位，然後再轉到圖紙中。
• 創建模具截面圖，通過自動生成中心線、位置座標表以及其他圖紙元素，減少重複的手工操作。
• 為圖紙添加材料清單（BOM）和孔表，以便於生成的圖紙能用於零部件訂購、車間操作、品質保證以及檔製作等。
• 創建或重複利用圖紙範本，生成符合客戶特定需求的圖紙。
優點
• 訂購零部件，簡化與客戶、質保部門以及車間之間的交流。
• 可列印圖紙，以便於保存繪圖的紙面記錄。
分析工具
CimatronE五金模具設計解決方案包含內置的有限元分析功能，允許用戶在同一個環境中執行各種與設計相關的精確分析和板料展開計算操作。有限元分析功能使得報價更為簡單，便於用戶設計更精確的模具，減少反復實驗，不斷摸索的次數。
功能簡介
• 接到工件後立即進行工藝評估，生成全面的厚度和約束分析，幫助用戶規劃成形工序。
• 應用有限元分析工具即時分析工件的厚度和安全性，查找過於彎折區域和起皺區域。
• 查看詳細的受力計算，給每個沖頭指定受力大小，選擇壓力。
• 通過生成拔模角顏色編碼分析，定位倒扣區域。
• 通過分析幾何曲率，確定加工方法，確保加工盡可能簡單。
優點
• 減少後期反復試錯的次數
• 使得設計速度更快，工作起來更加自信
• 使用同一款軟體即可完成所有的五金模設計
• 策略豐富，便於做出更明智的決策 |
