CimatronE説明工模具製造商們大幅度縮短產品交付時間、降低成本的同時保證高標準的產品品質。
CimatronE模
具設計解決方案能讓用戶滿懷信心地設計出任何型號或任何複雜程度的高品質模具。CimatronE模
具設計解決方案把以模具製造商們的需求為中心的CAD系統和高水準的靈活自動化，以及大量特色功能與分析工具成功結合。無論是進行獨立設計還是參與團隊設計，CimatronE能同時讓不同階段的專案協同工作，以直接而有效的方式處理臨時變更。
使用CimatronE簡化模具設計的每一步操作，涵蓋從接到零件到最終完成產品整個過程。
主要功能
CimatronE的優勢
• 集成的系統：一體化的解決方案覆蓋整個模具設計與製造過程，從創建分模線到整個裝配，直至NC編程，所有這些操作都在同一個環境下完成。
• 專業的工具： CAD環境中專為模
具設計製造商打造的工具成為CimatronE獨樹一幟的特色。
• 功能全面：設計與加工任何複雜程度、任何型號或類型的工模具。
• 靈活自動化：把自動性與用戶可控性完美結合，使產量最大化。
• 變更管理：通過使用分析工具和軟體的集成功能，在項目的每個階段進行快速變更。
• 並行設計：允許多個用戶協同做同一個裝配，能大大縮短設計週期。
• 重複使用/範本：參考以前的專案，創建標準件、範本和工作模式，加速新專案的完成。
• 易學易用：有效處理大量資料和嚮導，適時找到可用的合適工具，幫助指導複雜進程的進行。

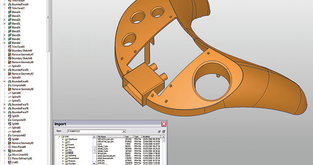

有效的資料轉換系統可以讓您拿到工件後即可開始實際工作。CimatronE導入和導出所有標準CAD檔的性能值得信賴，還能讀寫普通CAD系統檔。
功能簡介
• 標準CAD介面資料轉換，這些介面包括DWG,
DXF, IGES, STEP, VDA,
Parasolid, SAT (ACIS)和STL。
• 對CATIA, Pro/E, Solidworks,
Siemens
NX和Inventor原始檔進行資料轉換。
• 從CATIA和Pro/E導入相關的產品生產資訊（PMI）。
• 無論什麼樣的幾何體均可自動修復，然後立即展開工作。
• 保存導入設置，以便於導入類似檔時再次使用。
優點
• 從客戶那裏拿到工件後即可開始實際工作
• 有效處理任何標準CAD檔
• 能與使用其他CAD系統的客戶直接交流
模具造型與裝配
CimatronE CAD軟體系統各個部分都考慮到了工模具製造商的實際需求。從在實體、曲面和線框操作之間自由轉換，到為工模具搭建的裝配環境，所有這些，CimatronE都能滿足工模具製造商們的需求。
功能簡介
• 使用CimatronE真正的混合環境修改造型的工件（修復），採用大量專為模
具設計製造而設置的實體和曲面操作。
• CimatronE模具設計工具靈活性強性，可線上框、曲面和實體間轉換，便於您用最為簡單的方法創建您所需要的幾何體。
• 在專業的工模具裝配環境中創建模具工具，確認不同元件，包括型芯、模
具設計、滑塊、頂出系統、流道及冷卻系統。
• 整合模架庫零件到裝配中，CimatronE造型功能使您能在經過的每個範本自動創建凹槽，必要時還能攻螺紋。
優點
• 快速造型
• 模具設計和工程變更靈活性強
• 在報價準備或評估專案時，使用CimatronE生成預設計方便快捷

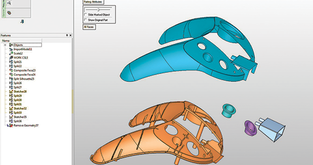

分模設計
CimatronE提供特製的自動化功能、分析工具和專業的曲面功能，幫助您快速建立分模線，創建形成塑膠模所需的型芯、模
具設計、斜頂和滑塊的曲面。
功能簡介

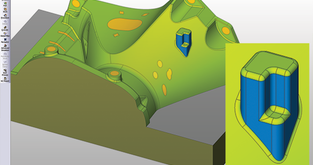

• 使用顏色編碼拔模角分析工具，基於分模方向分析拔模角度和倒扣區域。
• 使用快速分模功能把零件分成型芯和模
具設計，分配面體到不同開模方向，最終分配曲面到型芯、模
具設計、滑塊、入子和斜頂。

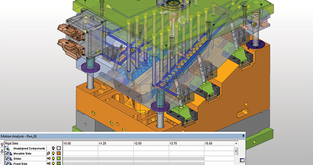

• 在項目的初期進行分模線運動仿真，避免錯誤。
• 使用專為工模具製造商開發的大量曲面功能（包括延伸、掃掠、導動和混合曲面）加速分模曲面設計。
• 基於設計的應用過程允許線軸從曲面設計到整個設計逐步轉換。
• 可對任何模型進行分模，無需縫合模型。
優點
• 快速生成分模線和分模曲面
• 準確並儘早分析拔模角和倒扣

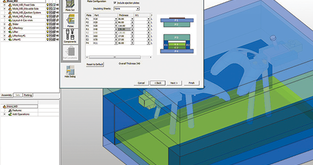

使用CimatronE標準或用戶自定義的標準件庫，幾分鐘內即可調入完整的模架結構。
功能簡介
• 根據各種模架庫標準調入完整的模架結構；在任何設計階段均可修改模架。
• 模架庫豐富（涵蓋DME, Hasco,
Futaba/Misumi,
Meusberger和Pedrotti），可以修改，還可以依照模具工廠用的任何模架結構個性化修改。
優點
• 更快更靈活的模架結構設計

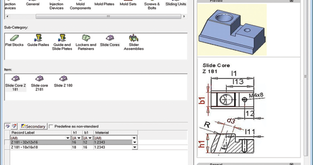

標準件庫零件
CimatronE內置標準件庫豐富，允許創建自己所需的標準件；在模具設計中調入標準件庫零件十分簡單。
功能簡介
• CimatronE標準件庫涵蓋20多家廠商的標準件，可自定義標準件，並保存至標準件庫，便於再次使用。
• 調入標準件庫零件到裝配中，在需要切槽和切螺紋的零件上自動切槽、切螺紋。
• 把標準件庫零件和鑽孔程式相結合，簡化NC編程。
• 使用參數化標準件，把標準件庫零件或子裝配自動修改為主裝配的尺寸和部件。
• 把整個子裝配定義為一個標準件，以便於在多個專案中重複使用。
優點
• 高效應用標準件庫零件意味著設計速度更快
• 使用標準件庫零件，讓您的設計更加得心應手
可用標準件：
|
DME
Hasco
MDS
Strack
Meusburger
Sideco |
|
Pedrotti
TVMP
CaBe
PCS
Rabourdin
VAP |
|
OKSET
TEKIS
HOPPT
POLIMOLD
Standart parts |
|
SISCAT
Futaba
Kishin
Misumi
LKM |

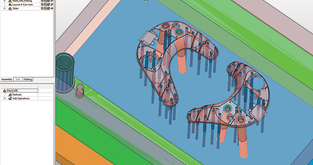

頂出系統設計
CimatronE提供能方便快捷設置頂杆的應用工具。
功能簡介
• 只需簡單操作，即可設置成百上千個頂杆，分析頂杆通過的範本。還能實現自動裁剪。
• 自動創建頂杆和範本間的壁空—頂杆上部區域和範本緊密結合，下部區域保留一定間隙。
• 可以從任何標準件庫中插入準備好的頂出系統。
優點
• 快速創建頂出系統
• 自動執行重複操作

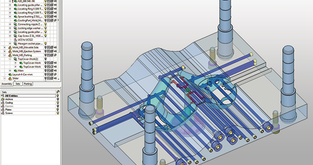

CimatronE提供專業化的工具，簡化複雜的冷卻系統設計。
功能簡介
• 使用專業的設計工具創建冷卻道，從標準件庫調出插頭、連接件和管接頭等。
• 自動檢測冷卻道是否與相鄰零部件干涉。
優點
• 加速冷卻系統設計
• 防止錯誤

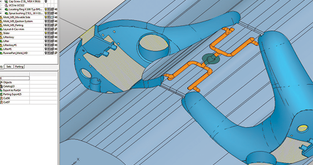

流道設計
CimatronE提供快速創建流道結構的專業工具。
功能簡介
• 繪製2D流道草圖，自動轉換為3D流道，輕鬆添加澆口襯套。
• 採用機械裝置在3D環境中設計非平面流道，避免出現倒扣。
優點
• 快速創建流道
• 便於流道與模具結構融合

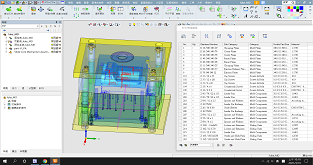

物料清單（BOM）和孔表（TOH）
生成材料清單（BOM表），包含下料所需所有資訊。另外，還顯示範本上所有孔的資訊以及孔的屬性，便於加工時簡化鑽孔工藝。
功能簡介
• 生成材料清單（BOM），包含材料類型、大小、標準件庫零件編號、供應商及毛坯尺寸等資訊。
• 生成孔表（TOH），顯示範本上所有孔，以及孔的尺寸、公差和類型（攻螺紋）。
• TOH表加工的細節資訊能自動傳送到NC環境中，從而簡化鑽孔工藝，亦或轉換成csv格式或excel格式。
• BOM和TOH可被添加到圖紙中，也可以分別以csv格式或excel格式列印出來。
優點
• 快速訪問材料清單（BOM）和孔表（TOH）
• 下料更便捷
• 便於與其他部門更好地溝通
• 生成材料清單（BOM），包含材料類型、大小、標準件庫零件編號、供應商及毛坯尺寸等資訊
• 生成孔表（TOH），顯示範本上所有孔，以及孔的尺寸、公差和類型（攻螺紋）
• TOH表加工的細節資訊能自動傳送到NC環境中，從而簡化鑽孔工藝，亦或轉換成csv格式或excel格式
• BOM和TOH可被添加到圖紙中，也可以分別以csv格式或excel格式列印出來。

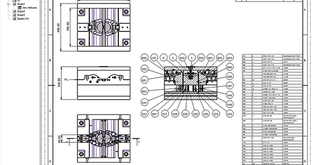

創建圖紙
把3D設計圖轉換成2D圖紙發給客戶、車間工作人員或工程師自己使用。
功能簡介
• 在造型環境下快速定義視圖方位，然後再轉到圖紙中。
• 創建模具截面圖，通過自動生成中心線、位置座標表以及其他圖紙元素，減少重複的手工操作。
• 在圖紙中包含產品生產資訊（PMI）。
• 為圖紙添加材料清單（BOM）和孔表，以便於生成的圖紙能用於零部件訂購、車間操作、品質保證以及檔製作等。
• 創建或重複利用圖紙範本，生成符合客戶特定需求的圖紙。
優點
• 訂購零部件，簡化與客戶、質保部門以及車間之間的交流。
• 可列印圖紙，以便於保存繪圖的紙面記錄。
• 在造型環境下快速定義視圖方位，然後再轉到圖紙中。
• 創建模具截面圖，通過自動生成中心線、位置座標表以及其他圖紙元素，減少重複的手工操作。
• 在圖紙中包含產品生產資訊（PMI）。
• 為圖紙添加材料清單（BOM）和孔表，以便於生成的圖紙能用於零部件訂購、車間操作、品質保證以及檔製作等。
• 創建或重複利用圖紙範本，生成符合客戶特定需求的圖紙。
分析工具
CimatronE提供豐富的分析工具，幫助您高效創建可再加工的模具，協助用戶應對各種變更。
功能簡介
• 通過拔模角分析產生一個顏色碼，避開倒扣和垂直面。
• 通過分析幾何體的曲率確定合適的加工方法，確保加工盡可能簡單。
• 使用模具工具內的Moldex®生成塑膠模流分析，確保加工出高品質的產品。
• 擷取即時資訊，包括實體類型（平面、nurbs曲線、線條），主要數值（長度、半徑），體積，重量和重心。
• 使用快速比較功能查找並評估零件變更（ECO）。
優點
• 使得設計速度更快，工作起來更加自信
• 使用同一個軟體即可完成所有模具設計
• 策略豐富，便於做出更明智的決策

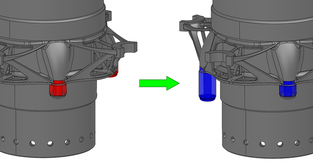

工程變更
處理臨時變更是模具製造者的重要工作之一，CimatronE有專業的工程變更工具，幫助您在工作的任何階段靈活應對各種變更。
功能簡介
• 只需修改因變更而影響到的零件曲面，而無需一切從頭開始。
• 只需修改相關曲面即可實現臨時變更，完成對已完成模具的修改。
優點
快速、便捷、高效地實現變更
|
.gif){kind=spacer}
報價準備
