機床結構：Head-Table (B軸擺動，C軸旋轉，五軸加工中心)

工件材料：X20Cr13-5

毛坯尺寸：364.1X82X40.4

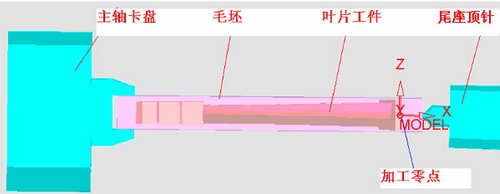

1、裝夾方式：見圖

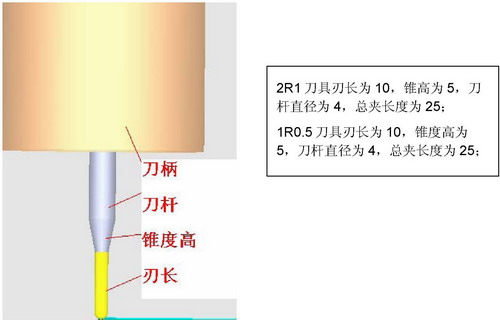

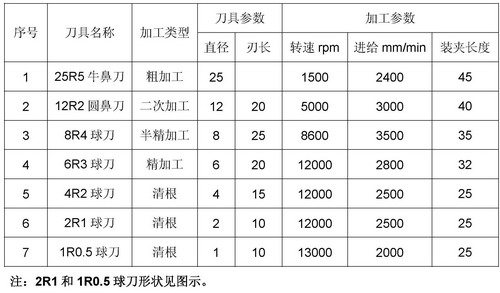

2、刀具列表

3、加工工藝分析

該葉片扭曲度比較大，傳統的五軸加工會引起很大的轉角變化，所以在CimatronE的五軸加工中，採用穩定安全的刀軸控制，使轉角平穩變化。 同時葉冠和葉根處的圓角很小，必須採用多道清根策略來保證根部加工到位。

4、加工工藝順序

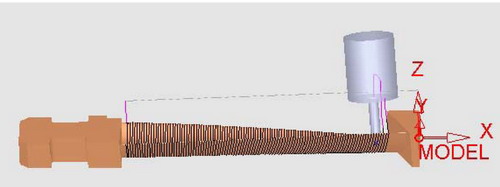

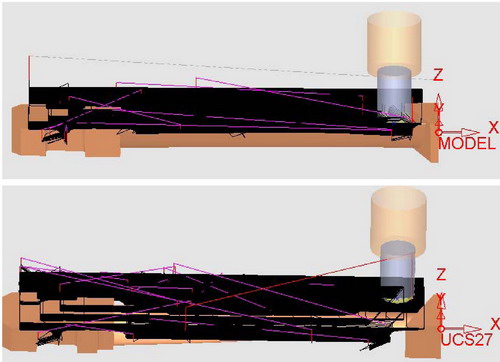

（1）葉片整體粗加工，採用三軸定位策略，正反兩面加工；

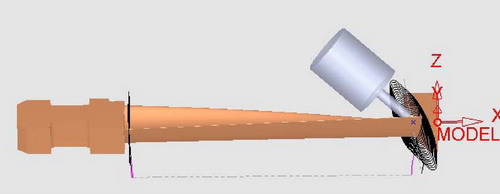

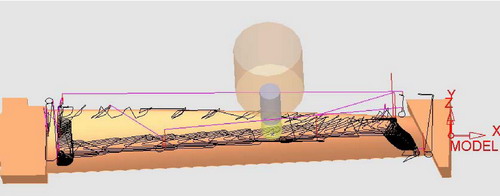

見圖：

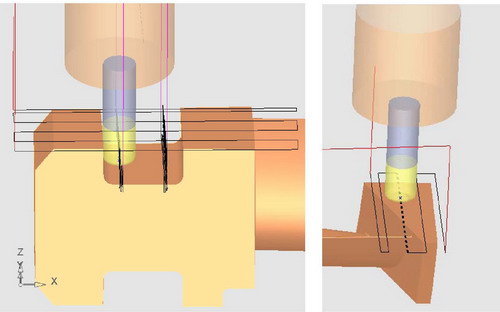

（2）葉片身以及葉根二粗加工。 根據25R5加工過的殘留毛坯，用12R2進行二次殘料加工。 使餘量均勻化。

見圖：

（3）葉根以及葉冠精加工：

見圖：

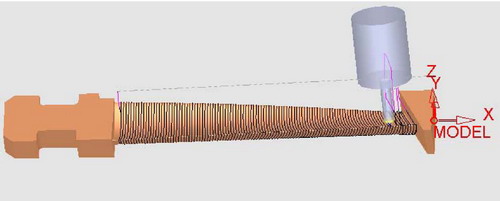

（4）葉片身半精加工：

見圖：

葉片身加工採用五軸聯動方式，側向刀軸控制角度為六度，此方式保證球刀球面接觸，避免中心點切削而影響質量。

（5）緣板半精加工：

見圖：

採用五軸聯動方式，側向刀軸控制角度為六十度。

設置輔助面，把緣板的尖角改成圓角，這樣可以避免尖角軌跡。

（6）葉片身精加工：

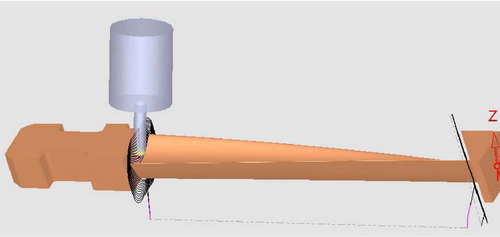

見圖：

採用螺旋單向軌跡，側傾角為六度。

（7）緣板精加工：

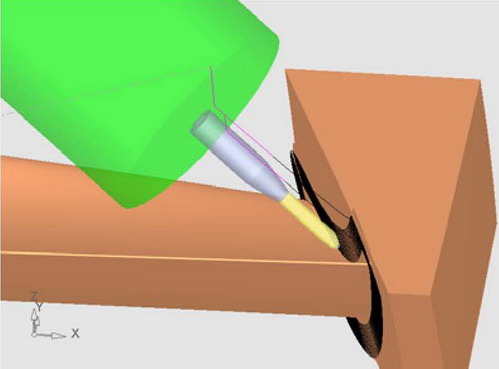

見圖：

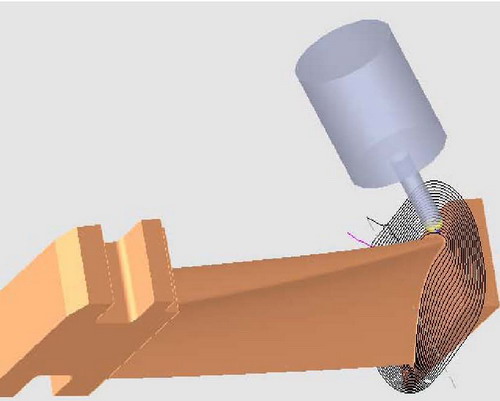

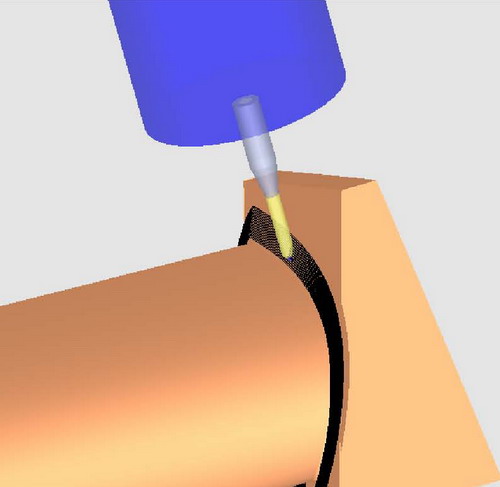

（8）4R2球刀清根：

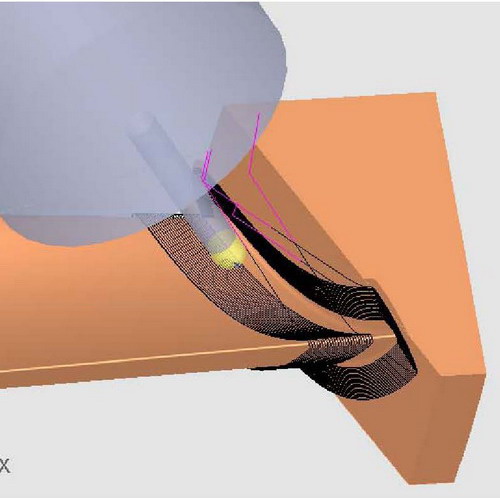

採用五軸聯動清根策略，刀軸控制角度為六十度；

（9）1R0.5球刀清根

（10）1R0.5球刀清根

（11）機床仿真

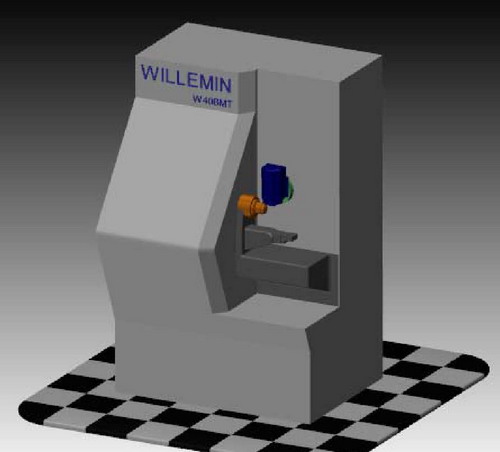

Cimatron軟件可以根據客戶機床結構，提供完全相同和安全的軌跡模擬。 保證加工的準確。

（12）後處理

Cimatron軟件支持目前國際上所有的機床控制系統，並且可根據客戶要求定制特殊的後處理代碼格式。
