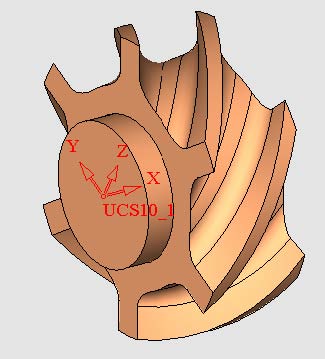

這個文檔將完成下面的2010年數控大賽預選賽葉輪造型：

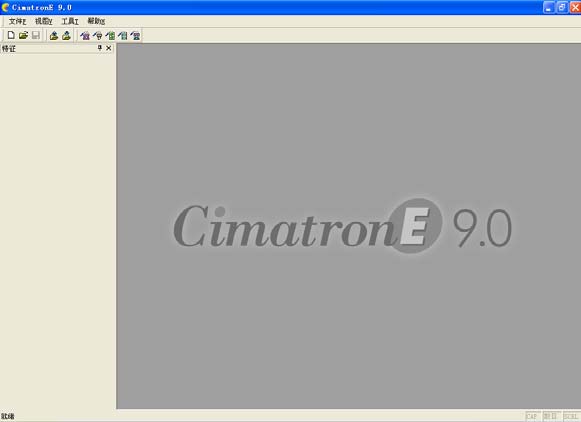

1、在Windows操作介面上雙擊CimatronE9.0圖示，或選擇【開始】/【程式】/CimatronE9.0/，進入CimatronE9.0初始介面，如下圖所示：

2、在【標準】工具條中單擊【新建文檔】按鈕，彈出【新建文檔】對話方塊，如圖所示。

接著在該對話方塊中選擇零件圖標，然後單擊確定按鈕，進入CimatronE9.0的零件設計介面。

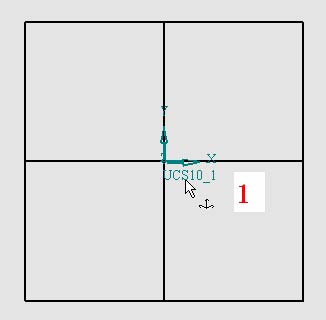

3、在主功能表中選擇【基準/【平面/【主平面】命令，然後拾取繪圖區的坐標系，根據圖示進行操作。

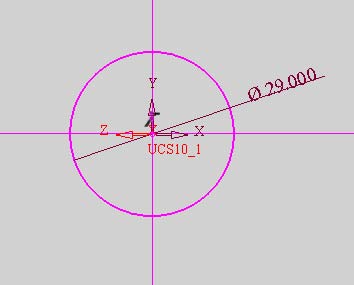

4、在【曲線】工具條中單擊【草圖】按鈕，選擇YZ基準平面作為草繪平面。然後單擊【旋轉到平面】按鈕，旋轉到當前草繪平面，繪製草圖如下圖所示。

5、在【草圖編輯器】工具條中單擊【退出草圖】按鈕，回到零件設計介面，在【視圖】工具條中單擊【ISO視圖】按鈕轉到三維視圖。

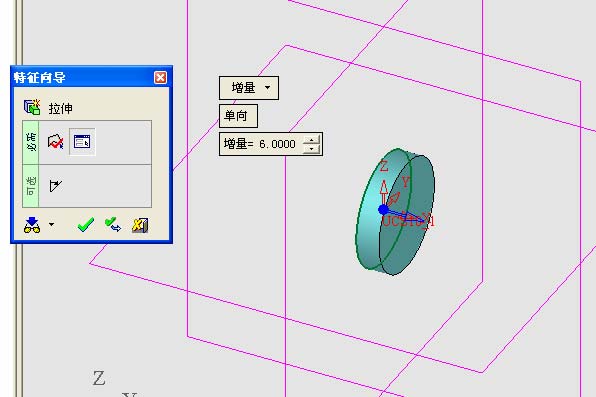

6、在【實體】工具條中單擊【新建】/【拉伸】命令，輸入拉伸增量6，然後單擊特徵嚮導的確定按鈕。

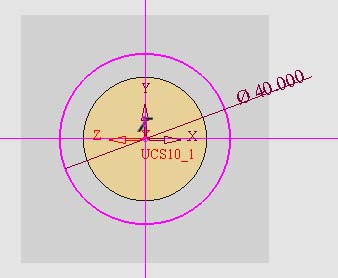

7、在【曲線】工具條中單擊【草圖】按鈕，選擇新建特徵的右側端面做為新的草圖平面。然後單擊【旋轉到平面】按鈕，旋轉到當前草繪平面，繪製草圖，如下圖所示。

8、在【草圖編輯器】工具條中單擊【退出草圖】按鈕，回到零件設計介面，在【視圖】工具條中單擊【ISO視圖】按鈕轉到三維視圖。

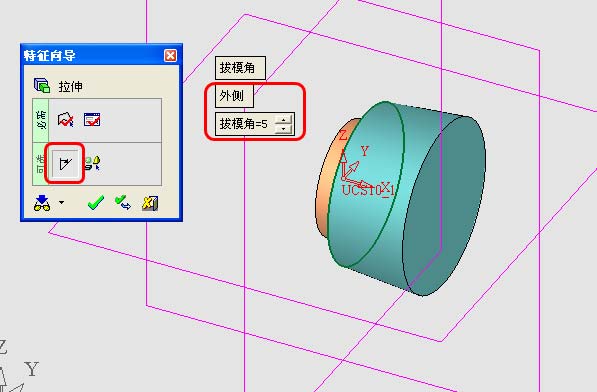

9、在【實體】工具條中單擊【增加】/【拉伸】命令，輸入拉伸增量20.5，再選擇可選項【輸入拔模角】，設置如圖所示拔模參數，然後單擊特徵嚮導的確定按鈕。

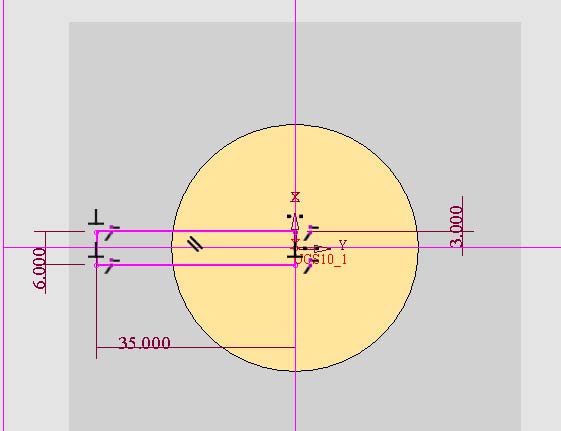

10、在【曲線】工具條中單擊【草圖】按鈕，選擇上一步所做的圓錐面的左側平面作為草繪平面。然後單擊【旋轉到平面】按鈕，旋轉到當前草繪平面，繪製草圖如下圖所示。

11、在【草圖編輯器】工具條中單擊【退出草圖】按鈕，回到零件設計介面，在【視圖】工具條中單擊【ISO視圖】按鈕轉到三維視圖。

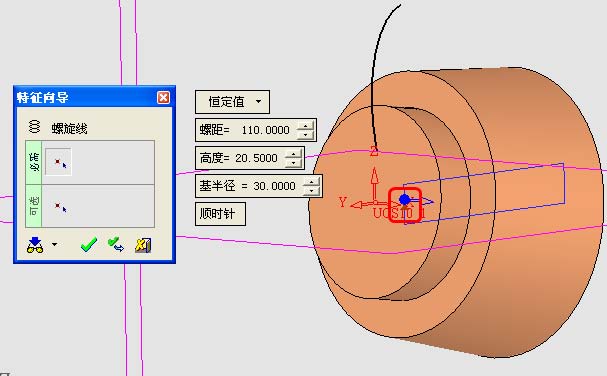

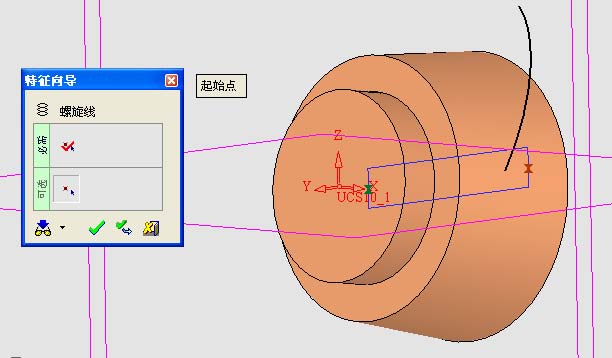

12、在【曲線】工具條中單擊【螺旋線】命令，輸入螺距、高度和基半徑，選擇圖示點為螺旋線起點。再選擇可選項【定義螺旋線起始角】，拾取矩形草圖右側邊的中點作為螺旋線的起始角，然後單擊特徵嚮導的確定按鈕。

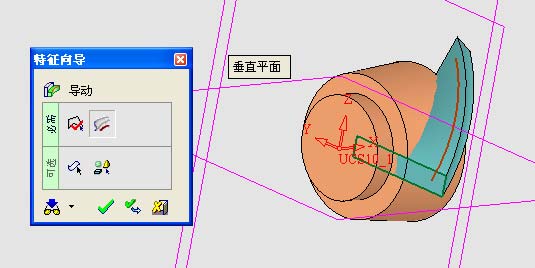

13、在【實體】工具條中單擊【增加】/【導動】命令，選擇矩形草圖為導動截面，螺旋線為導動線，然後單擊特徵嚮導的確定按鈕。

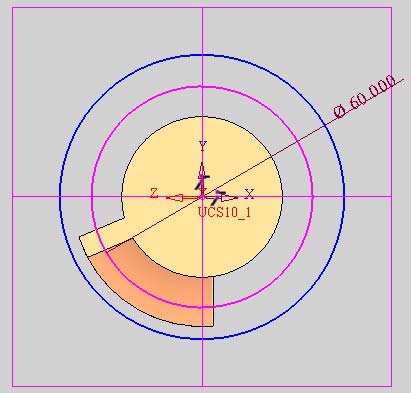

14、在工具條中單擊“草圖”按鈕，選擇YZ基準平面作為草繪平面。然後單擊【旋轉到平面】按鈕，旋轉到當前草繪平面，繪製草圖如下圖所示。

15、在【草圖編輯器】工具條中單擊【退出草圖】按鈕，回到零件設計介面，在【視圖】工具條中單擊【ISO視圖】按鈕，旋轉到三維視圖。

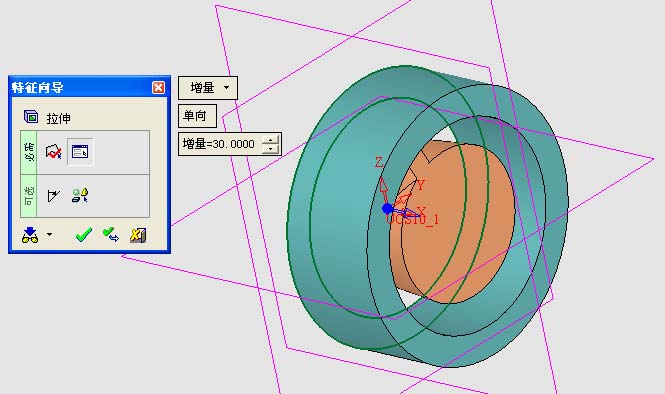

16、在【實體】功能表中單擊【刪除】/【拉伸】命令，輸入拉伸增量30，然後單擊特徵嚮導的確定按鈕。

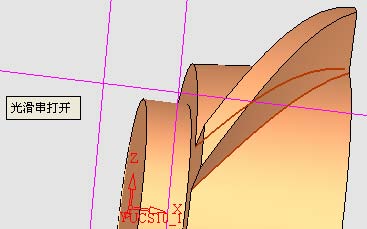

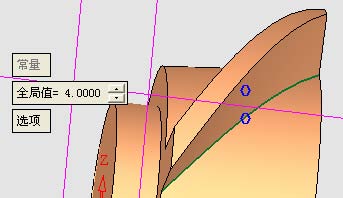

17、在下圖2處倒圓角，大小為4。

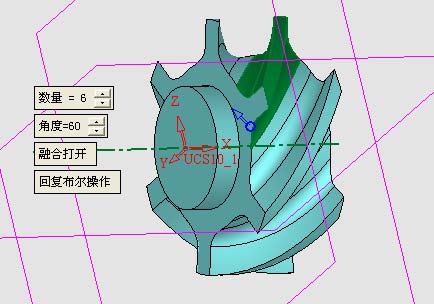

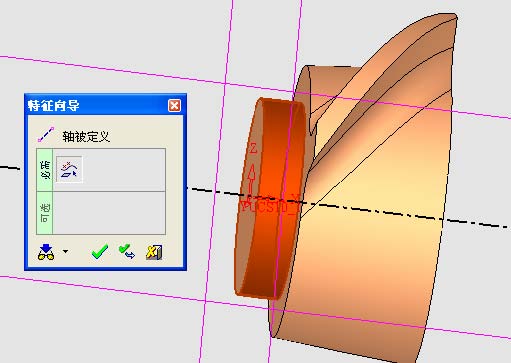

18、作基準軸，選擇圓柱面（陣列特徵用）。

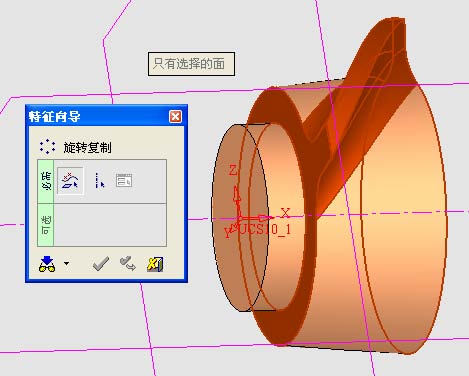

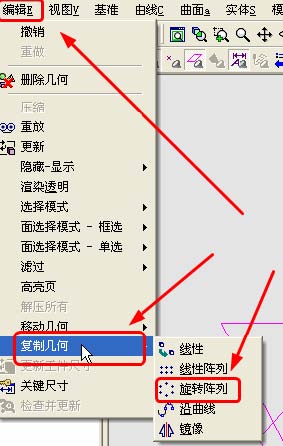

複製幾何：

選擇7張面（注意要過濾面才能選擇這7張面），中鍵後選擇基準軸。
