由於每家公司都有自己的一套設計及加工標準，所以基於Cimatron的自建標準件就顯得尤為重要。這將有助於設計速度的提高以及設計經驗參數的積累。為公司節省設計時間和人力資源管理成本（人員變動，但經驗參數仍得以保存在Cimatron中）。下面將通過一個沖孔沖頭來介紹在Cimatron中是如何創建標準件。

1、新建一個零件，保存並命名為SPA（A衝即圓形沖頭），保存在指定的路徑下（如D:\punches）。

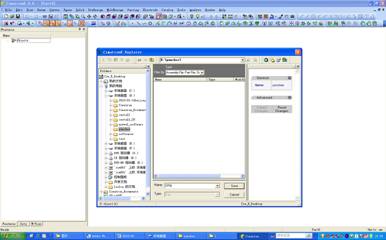

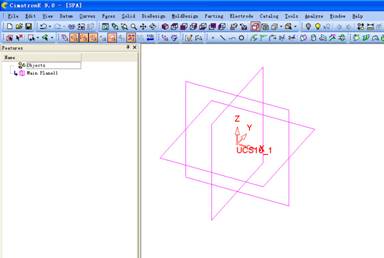

2、進入零件建模模塊。在Cimatron中默認只有一個坐標系，沒有基準平面存在。為了在設計零件時有足夠及全約束的參考，最好是使用此坐標系建立三個基準平面。如下圖：

3、在繪製3D零件之前，一定要先充分分析透標準件的各項參數。如下圖是一個標準件的可變參數圖。一些固定不變的參數如頭部高度5mm，此尺寸可以在建模時直接給定即可，在標準件變化中其是一直保持不變的。所以只有那些需要變化的參數才需要做進變化中的Excel表。如果為了給用戶知道此頭部高度尺寸，也可以將其標示在簡圖中，直接用數字給出。

4、在分析完零件圖後就需要考慮其使用情況。首先需要確定它的定位原點。我們知道沖頭一般是放在沖頭固定板上的，意思就是上頭部分是相對靜止不動的，在沖壓的過程中，沖頭的頭部是一直與沖頭固定板貼合的。所以我們的定位原點放置在此（紅色坐標系位置），如下圖：

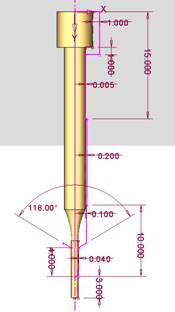

5、確定原點後需要考慮沖頭在調出使用時，與它相接觸的各塊板的切除特徵。這一切除特徵每家公司都有自己的標準，此沒有統一定律。在此只講其中的一種方法，其他的依此類推。但總的原則是方便加工！現貼出一張圖對各個參數進行說明。

H-gap頭部在裝配中需要避空，此處需要放間隙（間隙值依公司標準）。

SKIN此處是預留尺寸。當沖頭在使用過程中有磨損時，需要磨短B，這時頭部需要下沉，所以沖頭固定板上相對應的孔也需要下沉，此SKIN值就是下沉量，但在設置初始值時將其設置為0。

PP-gap此可以理解為桿部導正孔的加工公差。

PP定義沖頭固定板厚度（此需要為變量滿足設計需要）。

SB-gap此間隙是中間通過板的間隙。中間的通過板不起導正作用，只需避空即可，間隙值可以取大些。

SP-gap此為脫料板上桿部活動間隙，依公司標準指定。

118o是一般普通鑽頭的頭部角度，這樣設計此孔，脫料板加工起來方便，只需要鑽孔、線割即可（此值可以自定）。

GAP此為重要尺寸，起導正作用。依公司標準自定。

Through-CUT沖頭的過切量。

Guide導正部位的長度。

SP脫料板厚度。

以上各值只是一個說明，用戶可以根據自己的需要去安排規劃。在規劃過程中，需要考慮實際使用過程中出現的情況。但要想把每一種情況都考慮進去是很困難的，也沒有必要。所以標準件我們只需要考慮在大部分情況下的使用狀況即可。記住你的規劃需要以圖片的方式保存下來。因為在後面需要使用這些圖片，以在我們選用標準件的時候將參數一一對應進行修改數值。圖片的格式要為JPGE ，圖片的大小在Cimatron中也是有限制的，寬度要限制在240以內，不能超過240，切記！長度可以自行設定，原則是以能看清每一個文字為準！

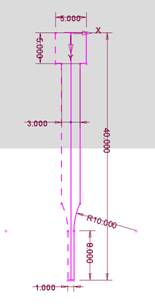

6、規劃好參數設置及做好圖片後，就可以開始建模了。選擇XZ平面作為草圖平面，草圖繪在坐標係以下，因為在放置時Z軸是朝上的，繪製如下草圖。在繪製過程時，因為在使用中我們是按直徑來選取的，所以在繪製時需要先將繪製出的一半鏡像到另一邊，再將鏡像過去的線條轉換為參考線，然後標註尺寸如下。

7、使用實體旋轉，得出旋轉體。

8、將零件圖中的草圖顯示出來，並選為參考線，繪製切除特徵的草圖，標數如下。在繪製草圖的過程中先約束再標數。繪製好的草圖一定要是全約束的，而且標出的數字一定要與圖片中的參數一一對應，不能多也不能少。

使用新建旋轉體，將草圖旋轉。繪製出的一定要是兩個體，而不能是一個體，後一個繪製出的將作為切除特徵附著屬性。第一個體將會是零件本體。

9、將頭部與桿部倒0.5的圓角過度。切除特徵相對應處倒同樣大小的C角。這樣零件本體與沈頭孔將不會干涉。如下圖：

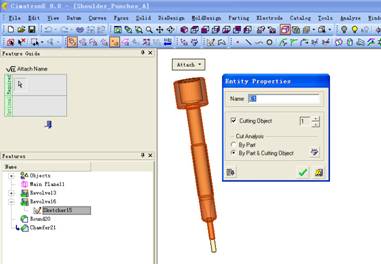

10、附著切除特徵屬性。上圖中粉紅色半透明體即為切除特徵，需要附著屬性。使用Catalog---Attach Properties to Entity 命令，將選擇過濾器切換到體選擇，選取粉紅色體，並將參數設置成如下圖。

11、使用刪除幾何，刪除掉基準平面。並將主坐標系隱藏。這麼做的目的是為了不讓後面使用標準件的過程中不至出現過多的坐標系和基準平面而使圖面顯得凌亂。

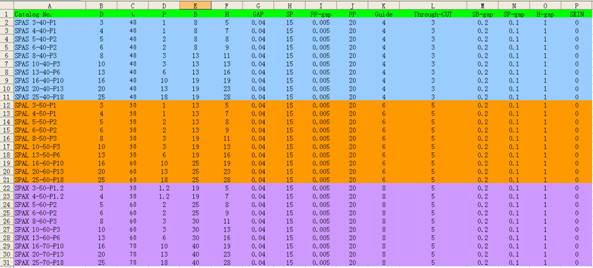

12、圖形及圖片準備好後，需要製作Excel表。標準件都是成系列的，為了編輯方便，使用Excel會快些。在安排表格時，參數的順序是按標準件書上定購的參數順序來輸入的，切除特徵的參數按照重要程度，重要的在前。參數相對應的數值可以依據公司標準輸入，這些數值在做成標準件後也是可以手動進行更改的。做好後如下圖：

13、在Cimatron中可以新建一個圖層，將切除特徵放入此層中。在使用完切除特徵的參數後可以通過圖層來關閉掉切除特徵體。一定要將切除特徵體關掉，不然在調出後顯示出來就不是我們想要的效果。

14、準備工作完成。現在來進行保存成標準件的操作。

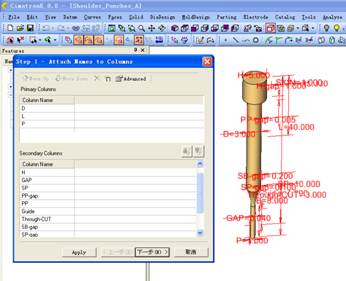

15、使用File---Save As---Save as Catalog Part命令進入保存標準件對話框。選取每一個標註尺寸，並進行重命名，名字依圖片，一一對應。此步驟需仔細，從上到下的參數順序，要與Excel表中的一致，不能出差錯。

16、完成後點擊下一步。

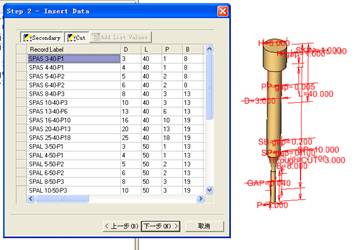

17、複製Excel表中的參數。粘貼到對話框中，如下圖：

18、下一步。分別將3D圖和2D圖載入。方便調用及對圖修改參數。

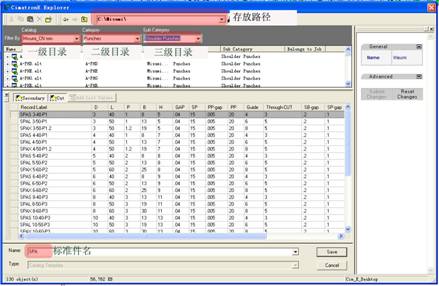

19、點擊完成。按下圖給各級目錄命名。

20、如果想在標準件選取時看到標準件類別的標誌圖示，可以將名稱命為與D:\Cimatron\CimatronE\Data\dat\ApplicationsData\Icons文件夾中的圖片名一致。這樣就會有如下效果，方便看圖選擇：

21、標準件製作完成。調用效果如下圖：
