Cimatron E6.01 與 IT 13.13 切削比較



希馬頓科技有限公司代理之 Cimatron CAD/CAM 電腦輔助設計與電腦輔助製造軟體，自91年9月發表 Cimatron IT13 版以後，以色列原廠就不再發布新版本，繼之而起的是 Cimatron E 的版本，至目前為止最新版本為 E6.02。

模具業界先進對加工的品質愈來愈要求，同時有高速加工機的輔助，更要求工件在加工完之後完全不需再打光，本公司藉此機會測試新版本的加工品質，此次總共加工五塊工件，使用協鴻的高速加工機，每個工件的加工條件均相同，使用球形刀 R3，設刀間距 0.03，曲面公差 0.005，使用的版本與加工技術如下：

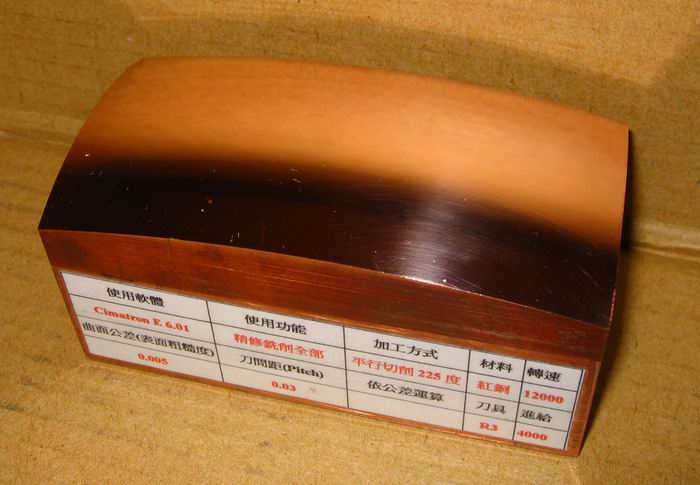

E6.01--曲面加工-精修銑削全部

圖片一

版本：E6.01

使用功能：曲面加工-精修銑削全部

加工品質：無加工痕跡可以當銅鏡使用

加工評等：叫我第一名

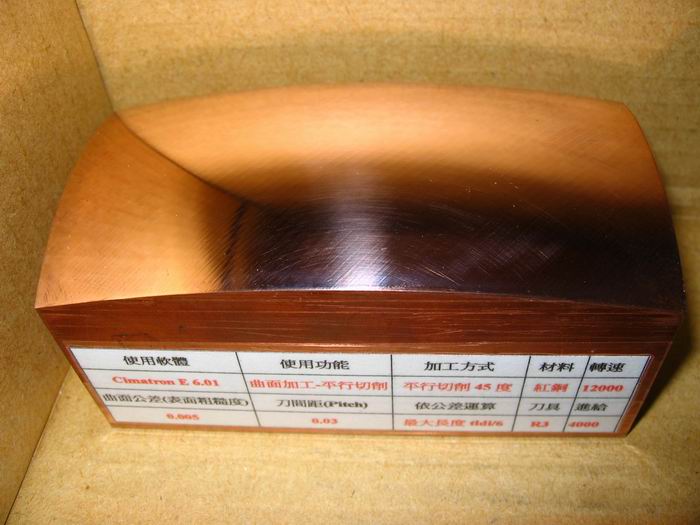

E6.01--曲面加工-平行切削_3D

圖片二

版本：E6.01

使用功能：曲面加工-平行切削_3D

加工品質：無加工痕跡還是可以在上面看到我自己

加工評等：叫我第二名

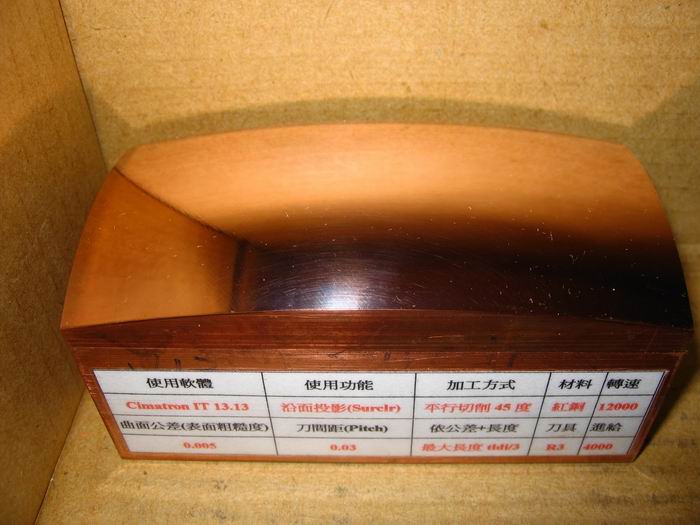

IT 13.13--沿面投影( Surclr )

圖片三

版本：IT 13.13

使用功能：沿面投影 ( SURCLR )

加工品質：無法當銅鏡使用

加工評等：叫我第三名

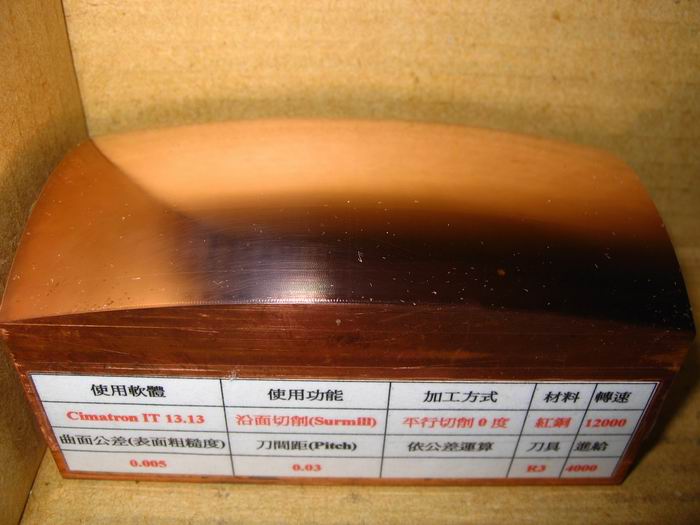

IT 13.13--沿面切削( Surmill )

圖片四

版本：IT 13.13

使用功能：沿面切削 ( SURMILL )

加工品質：無法當銅鏡使用

加工評等：叫我第四名

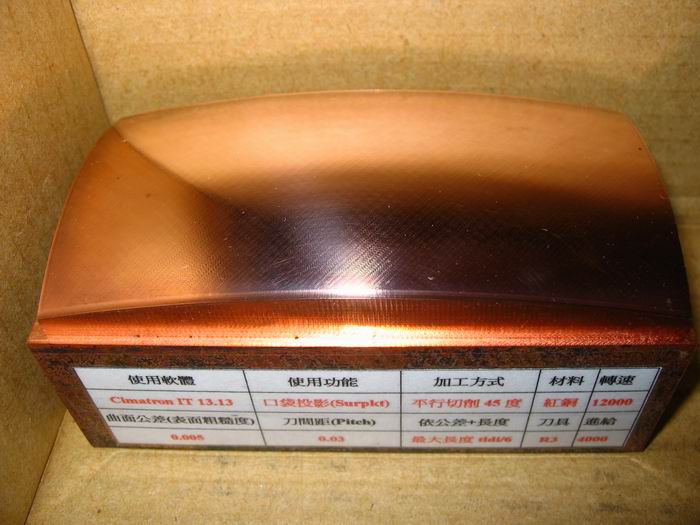

IT 13.13--口袋投影( Surpkt )

圖片五

版本：IT 13.13

使用功能：口袋投影 ( SURPKT )

加工品質：有加工痕跡

加工評等：倒數第一名

這次的試切削結果令人振奮，因為 E6的加工技術與演算法都改進不少，若要實際觀看上面的工件，歡迎業界先進聯絡我們，或是直接到五股工業區本公司參觀蒞臨指導。
